Hybrid Assembly® und Hybrid System® mit Wechselberstscheiben

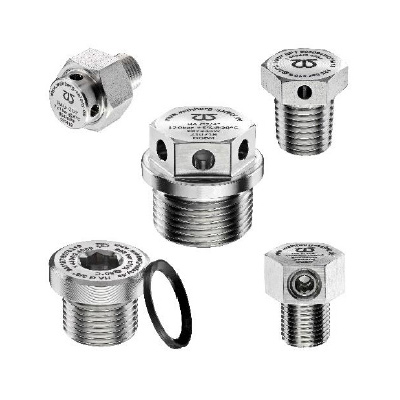

Berststopfen zur Wiederverwendung

Bei allen Druckabsicherungen unseres Baukastensystems handelt es sich um selbstständige Bersteinheiten, die für den Einbau in Behälter, Ventilblöcke und Leitungssysteme konzipiert sind. Eine Gewindeöffnung mit einem Dichtring genügt, um die gewünschte Sicherheit zu erreichen. Wir bieten sowohl für gasförmige als auch für flüssige Medien adäquate Lösungen. Es stehen verschiedene Typen und Ausführungen zur Verfügung, um unterschiedlichste Anforderungen bezüglich Berstdruck, Gewinde und Ausströmvolumen erfüllen zu können.

Hybrid Assembly

Die WBS-Baugruppen bestehen aus einem Gehäuse und einer austauschbaren Berstfolie, die mittels einer Druckschraube metallisch gedichtet wird. Die Berststopfen werden dem Kundenwunsch entsprechend hinsichtlich Berstdruck und Temperatur ausgelegt. Grenzen werden dabei nahezu ausschließlich von den physikalischen Bedingungen gesetzt.

Die Gehäuse der Wechselberstscheiben-Baugruppen werden aus hochwertigem Edelstahl 1.4404 (AISI 316L) gefertigt. Für die Berstfolien können Nickel, Edelstähle und Nickelbasiswerkstoffe wie Inconel*) verwendet werden. Bauartbedingt ist eine Heliumdichtheit bis zu 1 x 10-9 mbar l/s erreichbar.

Hybrid Assembly(R) WBS

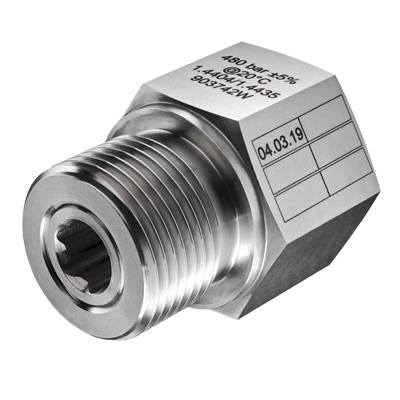

Hybrid Assembly® G 1" WBS

Bei dieser Baugruppe handelt es sich um eine wiederverwendbare Lösung. Das Berstelement kann nach einem Auslösen oder im Rahmen von Wartungsintervallen vom Kunden selbst getauscht werden. Ersatzberstscheiben können nachbestellt bzw. bevorratet werden. Dies ermöglicht eine Verkürzung von Anlagenstillständen sowie eine preiswerte Aufrechterhaltung der geforderten Sicherheit.

In diesem Gehäuse können unterschiedliche Berstelemente eingesetzt und so Berstdrücke von 10 bis 600 bar abgesichert werden. Die Kennzeichnung erfolgt in diesem Fall über Typenschilder, die mit den Berstelementen mitgeliefert werden.

Berstdruckbereich:   3 - 600 bar (45 - 8700 psi)

DN:   12,7 mm

Gewinde:   G 1"


Hybrid System 1/2" WBS

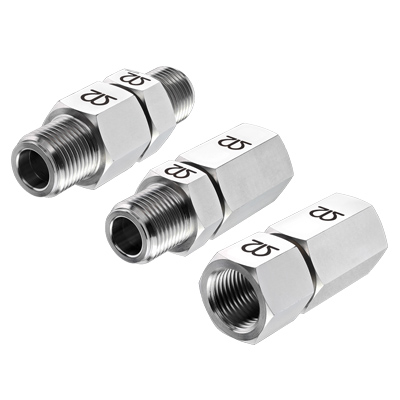

Hybrid System® G 1/2" WBS

Wie beim WBS Hybrid Assembly® handelt es sich bei dieser Baugruppe ebenfalls um ein System mit auswechselbarer Berstscheibe zur Mehrfachverwendung. Ein zusätzliches Gewinde ermöglicht bei diesen Baugruppen ein definiertes Abführen von Medien. Die unterschiedlichen verfügbaren Fittings sind alle miteinander kombinierbar. Dadurch lassen sich die gewünschten Eingangs- und Ausgangsgewinde zusammenstellen.

Berstdruckbereich:   3 - 600 bar (45 - 8700 psi)

DN:   12,7 mm

Gewinde:   G 1/2"



*) Inconel ist ein eingetragener Handelsname
