Baukastensystem Hybrid Assembly®

Berststopfen

Bei allen Druckabsicherungen unseres Baukastensystems handelt es sich um selbstständige Bersteinheiten, die für den Einbau in Behälter, Ventilblöcke und Leitungssysteme konzipiert sind. Eine Gewindeöffnung mit einem Dichtring genügt, um die gewünschte Sicherheit zu erreichen. Wir bieten sowohl für gasförmige als auch für flüssige Medien adäquate Lösungen. Es stehen verschiedene Typen und Ausführungen zur Verfügung, um unterschiedlichste Anforderungen bezüglich Berstdruck, Gewinde und Ausströmvolumen erfüllen zu können.

Hybrid Assembly

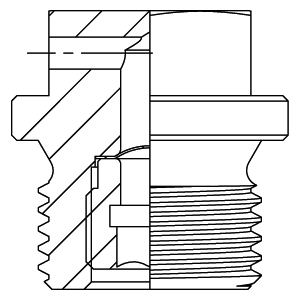

Sämtliche Hybrid Assembly® Typen bestehen aus einem Gehäuse und einer Berstfolie, die mittels einer Druckschraube metallisch gedichtet wird. Die Berststopfen werden dem Kundenwunsch entsprechend hinsichtlich Berstdruck und Temperatur ausgelegt. Grenzen werden dabei nahezu ausschließlich von den physikalischen Bedingungen gesetzt.

Die Hybrid Assembly® Gehäuse werden aus hochwertigem Edelstahl 1.4404 (AISI 316L) gefertigt. Für die Berstfolien können Nickel, Edelstähle und Nickelbasiswerkstoffe wie Inconel*) verwendet werden. Bauartbedingt ist eine Heliumdichtheit bis zu 1 x 10-9 mbar l/s erreichbar.

Hybrid Assembly(R) STANDARD

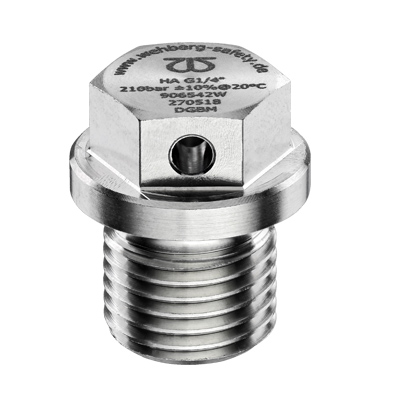

Hybrid Assembly® STANDARD

Dieser Berststopfen mit zylindrischem Rohrgewinde gemäß DIN EN ISO 228-1 ist im Design an der Verschlussschraube nach DIN 910 orientiert.

Berstdruckbereich:   3 - 1000 bar (44 - 14504 psi)

DN:   2,0 - 12,7 mm

Gewinde:   G 1/8", G 1/4", G 3/8", G 1/2", G 3/4", G 1"


Hybrid Assembly(R) LOW PRESSURE

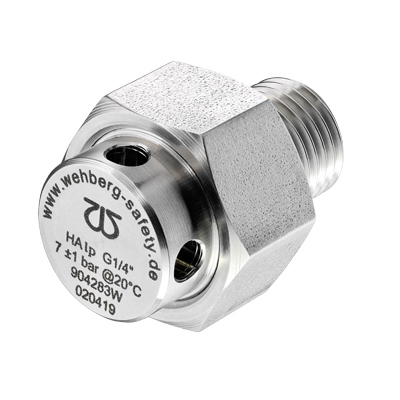

Hybrid Assembly® LOW PRESSURE

Mit kleinen Anschlussgewinden niedrige Berstdrücke verwirklichen!

Dieser Berststopfen gibt dem Kunden die Freiheit, mit kleinen Anschlussgewinden niedrigere Berstdrucke als bei diesen Gewindegrößen üblich zu erreichen. Möglich wird dies durch einen vergrößerten Berstquerschnitt von 12,7 mm im Anschluss an den eigentlichen DN, der durch das kleine Anschlussgewinde begrenzt wird.

Berstdruckbereich:    3 - 225 bar (44 - 3263 psi)

DN:   4 oder 8 mm (abhängig vom Gewinde)

Gewinde:   G 1/8", G 1/4", G 1/2"


Hybrid Assembly(R) G 3/8" FLACH

Hybrid Assembly® G 3/8" FLACH

Dieser Berststopfen ist besonders platzsparend. Seine Aufbauhöhe beträgt lediglich 5 mm.

Berstdruckbereich:   10 - 1000 bar (145 - 14504 psi)

DN:   5,5 mm

Gewinde:   G 3/8"


Hybrid Assembly(R) G 1/8" mit seitlichem Auslass

Hybrid Assembly® G 1/8" mit seitlichem Auslass

Diese Baugruppe mit bewährtem platzsparenden Design verfügt über nur einen seitlichen Auslass (Ausströmöffnung). Hierdurch ist ein definierteres Abführen des Mediums möglich. Der Stopfen bietet zudem zusätzliche Dichtmöglichkeiten, z.B. die integrierte Dichtkante an der Stirnseite im Gehäusegrund.

Berstdruckbereich:   40 - 1000 bar (580 - 14504 psi)

DN:   2,0 mm

Gewinde:   G 1/8"


Hybrid Assembly(R) NPT

Hybrid Assembly® NPT

Dieser Berststopfen mit NPT-Gewinde kann in Verbindung mit einem handelsüblichen Dichtstoff (z.B. Dichtband) in ein entsprechendes Innengewinde eingebaut werden. Ein zusätzlicher Dichtring wird nicht benötigt, die Abdichtung erfolgt über das Gewinde.

Berstdruckbereich:   10 - 600 bar (145 - 8702 psi)

DN:   4,0 mm - 5,5 mm

Gewinde:   1/4" NPT, 3/8" NPT, 1/2" NPT


Hybrid Assembly(R) HIGH PRESSURE

Hybrid Assembly® HIGH PRESSURE

Die Hybrid Assembly® HA hp M16 x 1,5 wird in den bewährten, weit verbreiteten Hochdruck-Fittings und -Ventilen mit Dichtlinse eingesetzt. Die geringere Bauhöhe ist ein Vorteil dieser Baugruppen gegenüber üblichen Hochdruck-Haltern.

Berstdruckbereich:   10 - 1000 bar (145 - 14504 psi)

DN:   5,5 mm

Gewinde:   M16 x 1,5



*) Inconel ist ein eingetragener Handelsname







Zurück zur Produktübersicht
